为什么MOS管饱和区沟道夹断了还有电流？

关于MOS管的夹断：当VGS为一固定值时，若在DS之间加一正向电压，增必将产生漏极电流，并且VDS的增大会使ID增大，沟道沿源漏方向变窄，并在VDS=VGS-Vth(即VGD=Vth)时，出现预夹断，随着VDS继续增大，MOS将承担管子的压降，但漏极电流基本不变，管子进入恒流区。

以上便是教材中对MOS工作区极夹断现象的描述，由此，可以自然而然地提出以下问题： (1).夹断区和MOS管的夹断是一回事吗？ 实际不是，因为当驱动电压小于MOS的导通门限时，MOS管是没有形成导电沟道的。而书中对MOS管的夹断也明确写出MOS管出现夹断现象时，管子工作在恒流区。为更好地区分这两种工作状态，可以把这一区域称为截止区。

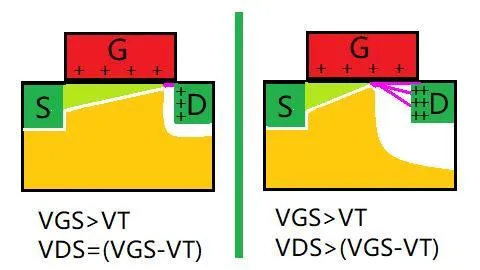

(2).夹断时，MOS管为什么有电流通过？ 虽然理论上沟道已经“夹断”，但这个夹断点很薄弱。为什么说它薄弱？因为夹断点后面支撑它的不是原来P型区域，而是电压升高更吸引电子的漏极及其空间电荷区。因此电子冲入空间电荷区，就相当于几乎没有阻挡的“准自由电子”快速被漏极收集。如下图所示。 可以想象，随着靠近漏极的沟道越来越细，很多高速的电子冲过来，一部分挤过夹断点进入空间电荷区，然后被漏极正电场高速收集（形成示意图中紫色电流）。 因此“夹断”这个词容易引起误解，实际应该是“夹而不断”，电流只是被限制而非截止。
